Excavadora extendida con brazo largo

Características Clave y Diseño Estructural

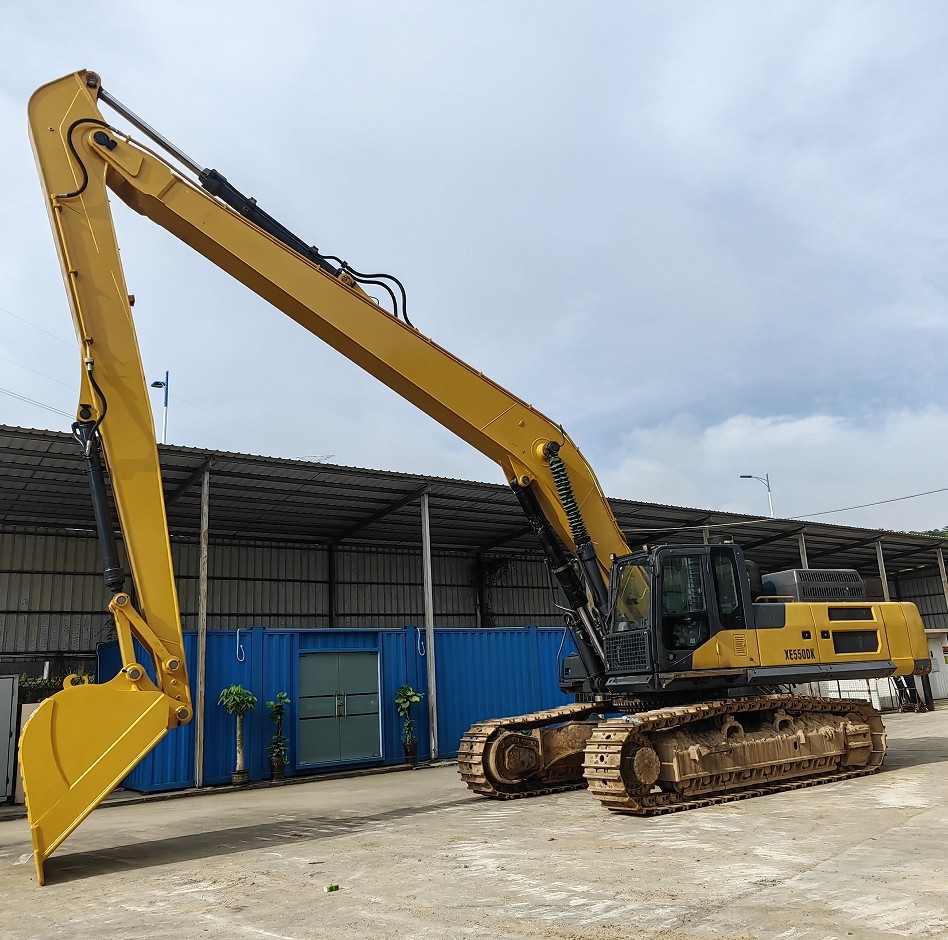

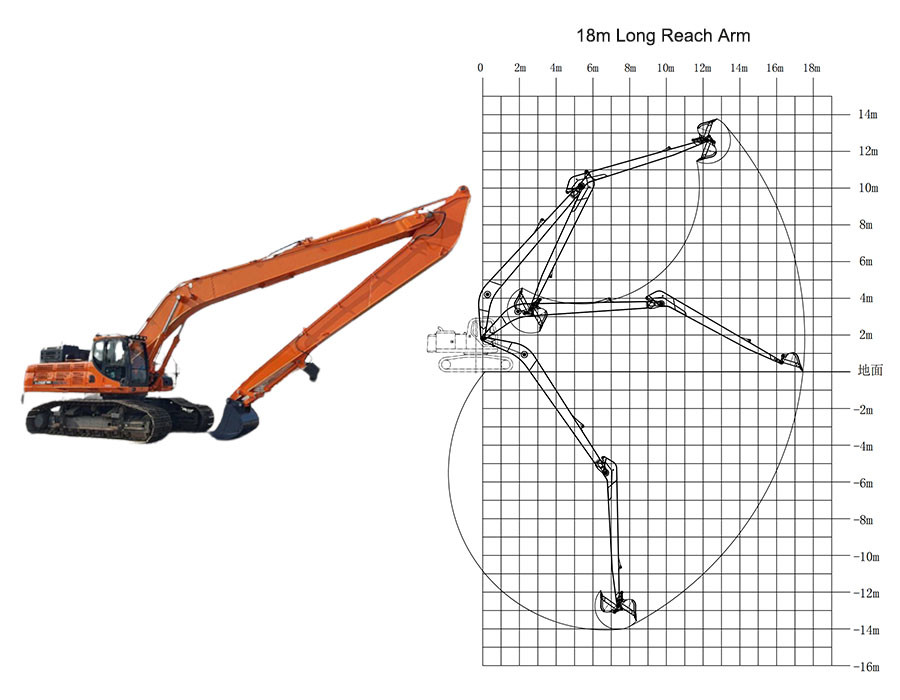

El brazo largo de excavadora, también conocido como extensión de pluma o accesorio de largo alcance, es una modificación especializada diseñada para expandir significativamente el radio de operación de una excavadora estándar. Al reemplazar o extender la pluma y el balancín originales, estos accesorios permiten que la maquinaria alcance radios de trabajo que van desde los 10 metros hasta más de 40 metros, dependiendo de la configuración. El diseño típicamente utiliza aceros de alta resistencia y baja aleación (HSLA), como WELDOX, para mantener la integridad estructural mientras se gestiona el peso.

	* Dragado * Proyecto de Río
	* Pinza de Carga para Agarrar Madera  * Largo Alcance

Las configuraciones estructurales generalmente se clasifican en tres tipos según los requisitos de aplicación:

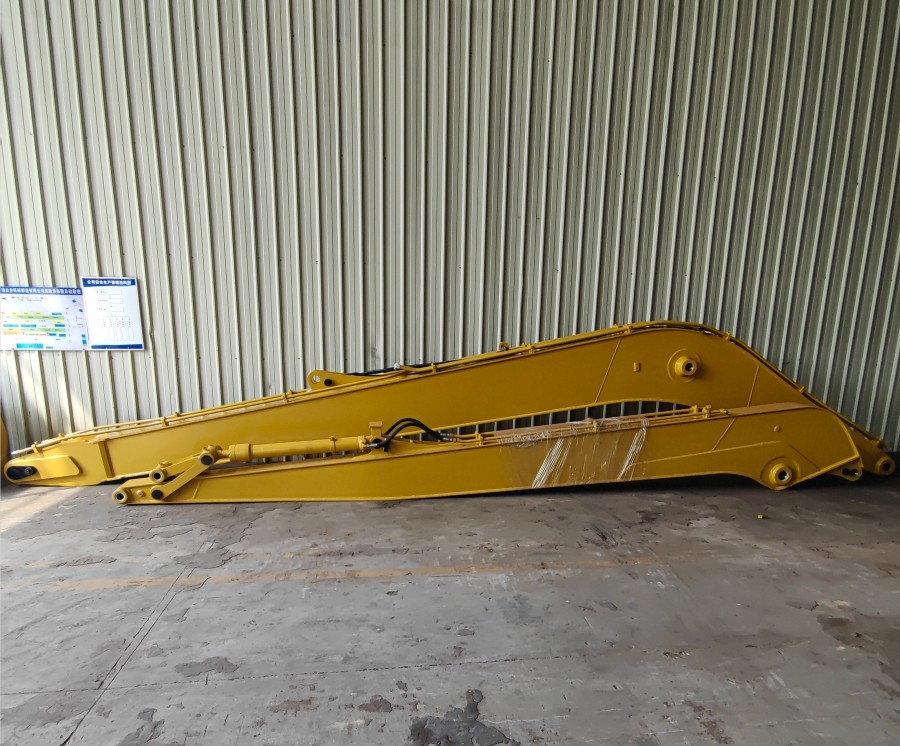

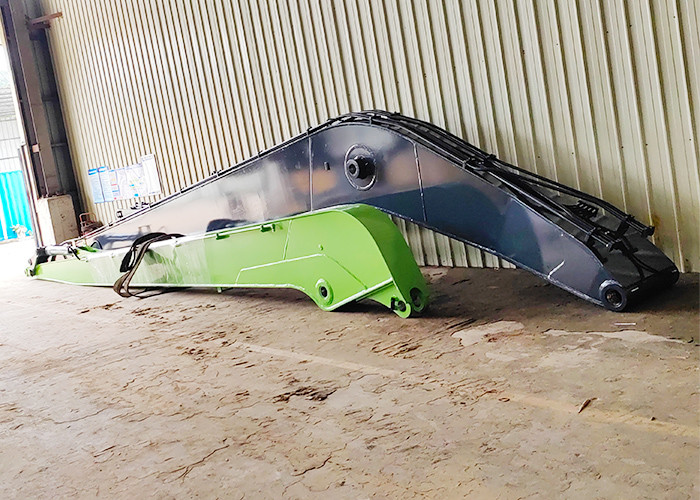

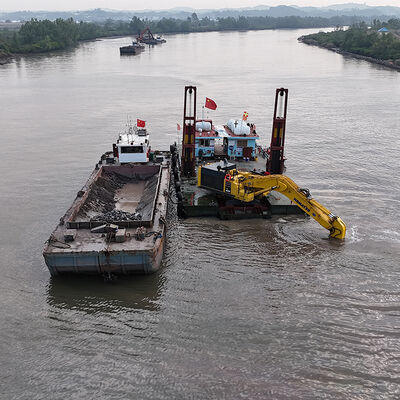

Dos Etapas: Esta es la modificación más común para excavaciones profundas. Consiste en una pluma extendida y un balancín más largo. Se utiliza principalmente para acabado de taludes, excavación de pozos de cimentación profundos y dragado de ríos donde el alcance horizontal y la profundidad son críticos.
Tres Etapas: A menudo denominada "Brazo de Demolición", esta configuración incluye un punto de articulación adicional (un brazo intermedio). Esto permite un mayor alcance vertical, lo que lo hace ideal para el desmantelamiento de edificios de gran altura (hasta 30 metros). A menudo presenta un ajuste de ángulo fijo o hidráulico para el cucharón o el rompedor.
Brazo Deslizante/Telescópico: Diseñado para precisión vertical, este tipo permite que el brazo se extienda y retraiga telescópicamente. Se utiliza con frecuencia con un cucharón bivalva para excavaciones de pozos profundos y estrechos o cajones, minimizando la huella de la operación.

Proceso de Fabricación y Detalles de Producción
La producción de un brazo largo es una tarea de ingeniería de precisión que va mucho más allá de la simple soldadura. Requiere Diseño Asistido por Computadora (CAD) y Análisis de Elementos Finitos (FEA) avanzados para simular la distribución de tensiones y prevenir fallas estructurales bajo carga.
Selección de Materiales y Corte
El proceso de fabricación comienza con la selección de placas de acero de alta resistencia (a menudo de 10-12 mm de espesor para las placas principales). La fabricación moderna utiliza máquinas de corte por plasma CNC para garantizar que las geometrías complejas de las placas laterales y las nervaduras de refuerzo internas se corten con precisión milimétrica. Esta precisión es crucial para el ajuste adecuado de los componentes internos.
Soldadura y Ensamblaje
La fase de ensamblaje implica soldadura robótica o manual especializada. Para garantizar la durabilidad, los fabricantes emplean soldadura por arco sumergido o soldadura por arco con protección de CO2 para las costuras principales. La estructura interna se refuerza con placas de amortiguación y diseños de sección de caja para resistir las fuerzas de torsión.
Mecanizado y Acabado
Una vez soldada la estructura principal, la pluma se somete a un tratamiento de alivio de tensiones (a menudo envejecimiento por vibración) para eliminar las tensiones internas causadas por el calor de la soldadura. Luego, los agujeros de los pasadores (agujeros de mandrinado) se mecanizan con precisión utilizando grandes mandrinadoras horizontales para garantizar una alineación perfecta con los cilindros hidráulicos y el varillaje de la excavadora. Finalmente, la unidad se somete a un chorreado de arena para eliminar el óxido y la cascarilla de laminación, seguido de la aplicación de una imprimación anticorrosiva y una capa de acabado.

Preguntas Frecuentes (FAQ)

P1: ¿Cuáles son los requisitos de mantenimiento para un brazo largo?
R: El mantenimiento es crítico debido a las altas tensiones en la estructura extendida.
Lubricación: Engrasar los pasadores y casquillos es vital. Se recomienda inyectar grasa al menos dos veces al día. Si se trabaja en condiciones fangosas o sumergidas, los pasadores deben limpiarse antes de engrasarlos para evitar el desgaste abrasivo.
Inspección: Son necesarias comprobaciones periódicas de grietas en las soldaduras, especialmente cerca de la raíz y el talón de las soldaduras. Cualquier signo de fatiga estructural debe abordarse de inmediato.
P2: ¿Cuál es el plazo de entrega típico para la fabricación de un brazo largo?
R: Dependiendo de la complejidad (2 etapas vs. 3 etapas) y el tonelaje específico, el proceso de fabricación suele tardar entre 15 y 30 días. Esto incluye el tiempo necesario para la simulación de diseño, la adquisición de materiales, la soldadura, el mecanizado y la pintura.
