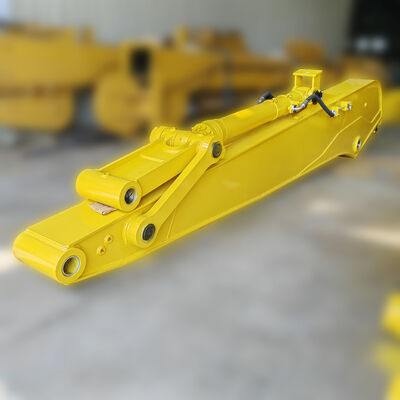

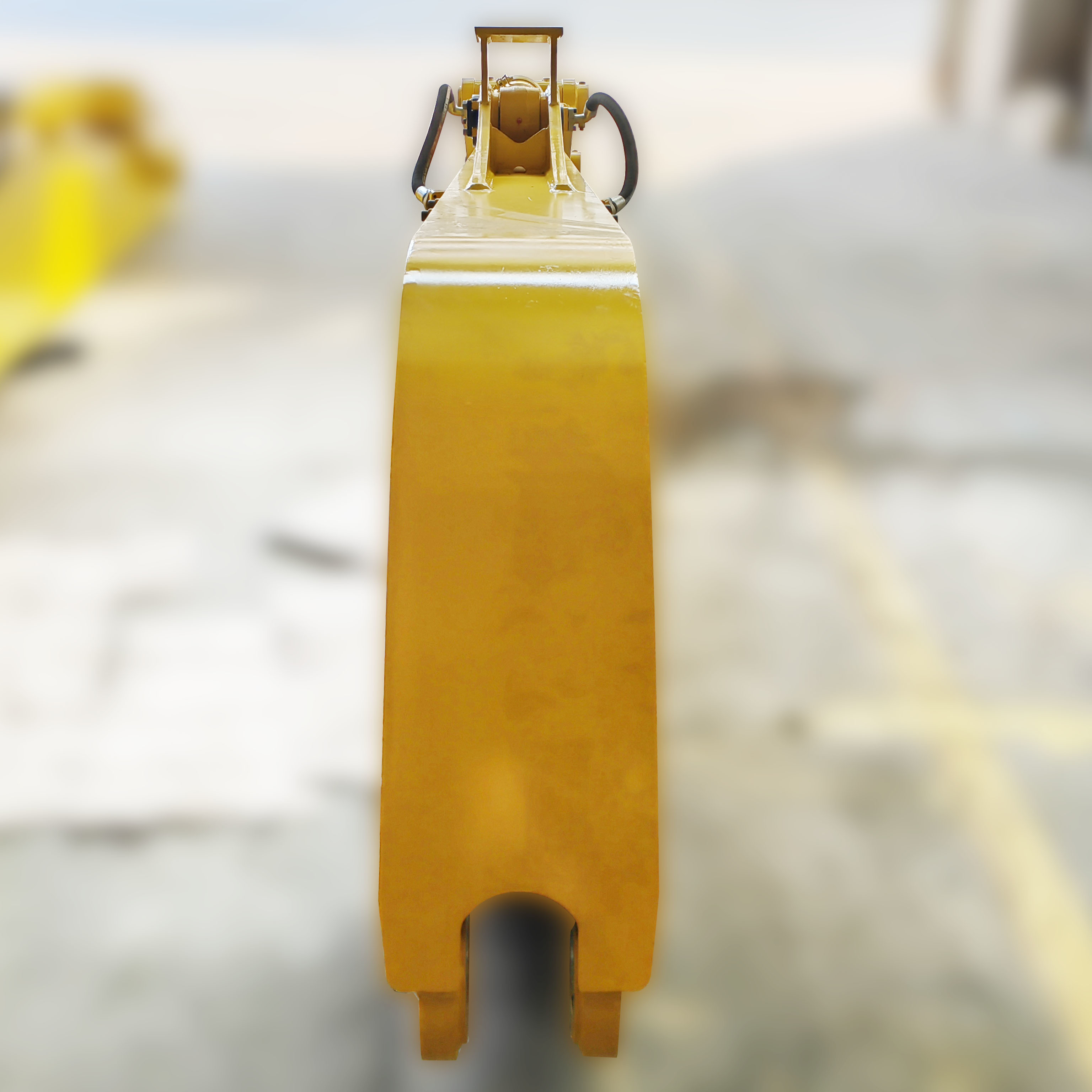

Excavadora de brazo largo diseñada para un alcance más largo y una durabilidad superior

Características clave y diseño estructural

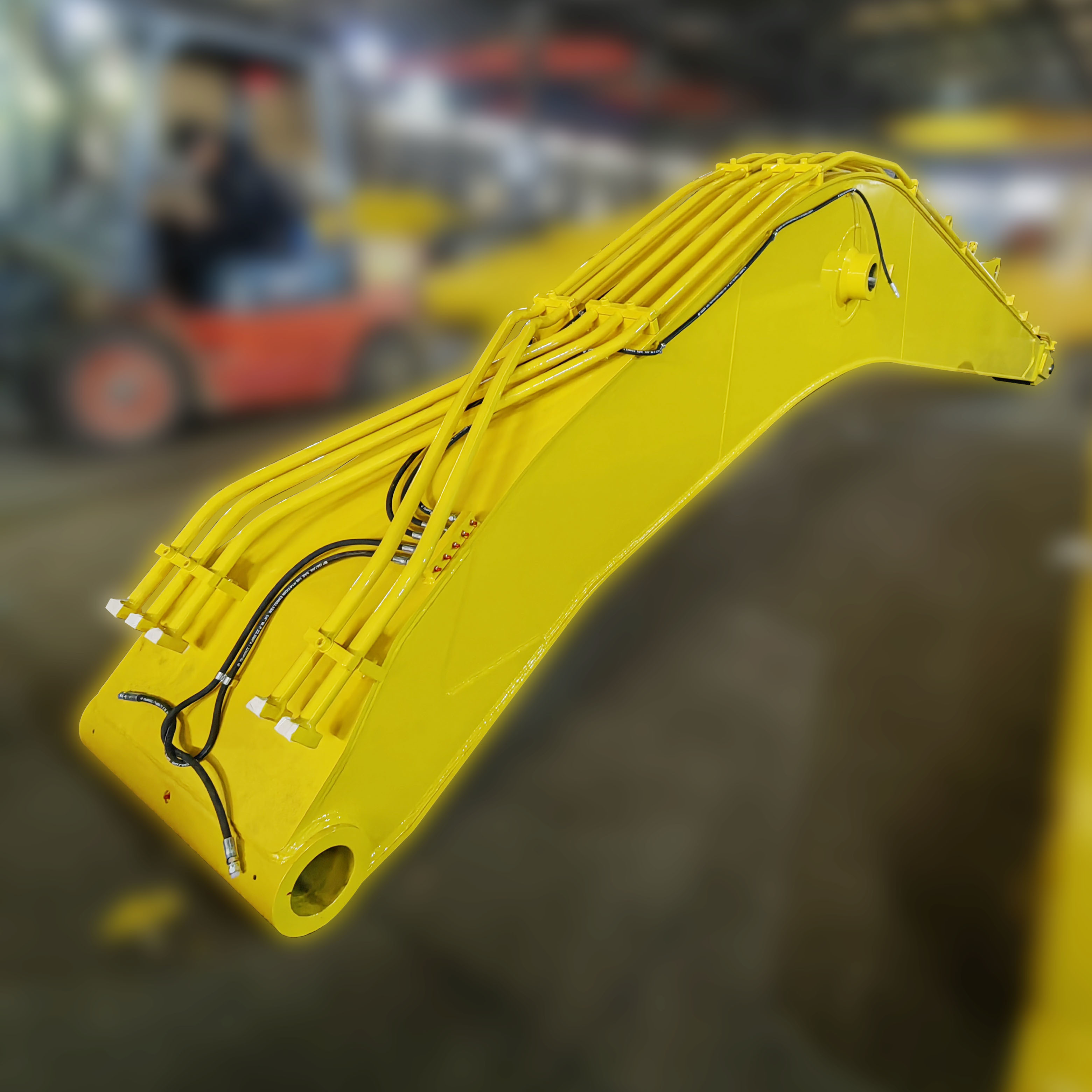

El brazo largo de la excavadora, también conocido como una extensión de brazo o un accesorio de largo alcance, es una modificación especializada diseñada para ampliar significativamente la envolvente operativa de una excavadora estándar.Al reemplazar o ampliar el brazo y el palo originales, estos accesorios permiten a las máquinas alcanzar radios de trabajo que van desde 10 metros hasta más de 40 metros, según la configuración.El diseño suele utilizar aceros de baja aleación de alta resistencia (HSLA), como WELDOX, para mantener la integridad estructural mientras se gestiona el peso.

	* Dredado * Proyecto del río
	* Carry Grab para agarrar madera * Largo alcance

Las configuraciones estructurales se clasifican generalmente en tres tipos basados en los requisitos de la aplicación:

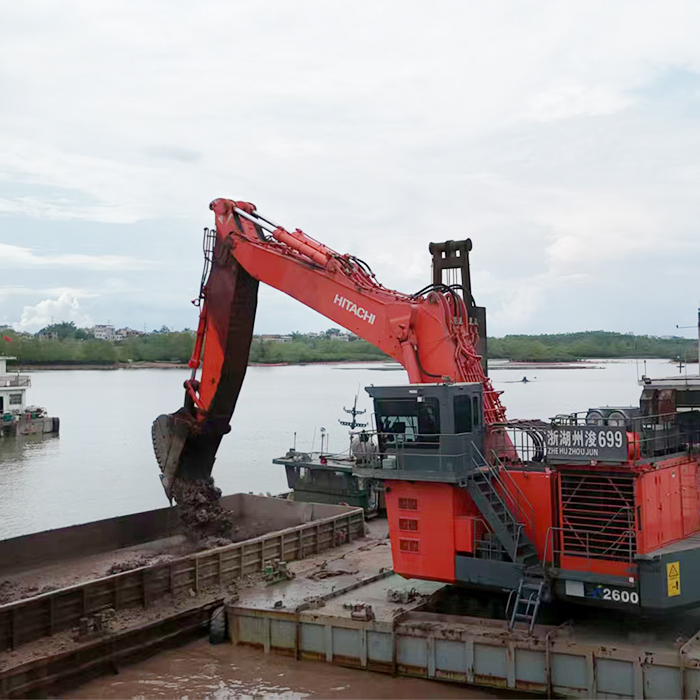

Dos etapas:Esta es la modificación más común para la excavación profunda. Consiste en un brazo extendido y un palo más largo. Se utiliza principalmente para el acabado de la pendiente, la excavación profunda de pozos de cimientos,y dragado de ríos donde el alcance y la profundidad horizontales son críticos.
En tres etapas:A menudo conocido como "brazo de demolición", esta configuración incluye un punto de articulación adicional (un brazo medio).lo que lo hace ideal para el desmontaje de edificios de gran altura (hasta 30 metros)A menudo cuenta con un ajuste de ángulo fijo o hidráulico para el cubo o el rotor.
El brazo deslizante/telescópico:Diseñado para una precisión vertical, este tipo permite que el brazo se extienda y retraiga telescópicamente.reducir al mínimo la huella de la operación.

Proceso de fabricación y detalles de producción
La producción de un brazo largo es una tarea de ingeniería de precisión que va mucho más allá de la simple soldadura.Requiere un diseño asistido por ordenador (CAD) avanzado y análisis de elementos finitos (FEA) para simular la distribución de tensión y prevenir fallas estructurales bajo carga.
Selección y corte del material
El proceso de fabricación comienza con la selección de placas de acero de alta resistencia (a menudo de 10-12 mm de espesor para las placas principales).La fabricación moderna utiliza máquinas de corte de plasma CNC para garantizar que las geometrías complejas de las placas laterales y las costillas de refuerzo internas se cortan con precisión milimétricaEsta precisión es crucial para el ajuste adecuado de los componentes internos.
Soldadura y montaje
Para garantizar la durabilidad, los fabricantes emplean soldadura por arco sumergido o soldadura por arco blindada con CO2 para las costuras principales.La estructura interna está reforzada con placas amortiguadoras y diseños de sección de caja para resistir las fuerzas de torsión.
Mecanizado y acabado
Una vez que la estructura principal está soldada, el brazo se somete a un tratamiento de alivio de tensión (a menudo envejecimiento por vibración) para eliminar las tensiones internas causadas por el calor de soldadura.Los agujeros de alfiler (agujeros de perforación) se perforan con precisión utilizando grandes molinos de perforación horizontales para garantizar una alineación perfecta con los cilindros hidráulicos de la excavadora y el enlacePor último, la unidad se somete a un estallido por disparo para eliminar el óxido y las escamas de molino, seguido de la aplicación de primer anti-corrosivo y de una capa superior.

Preguntas frecuentes (FAQ)

P1: ¿Cuáles son los requisitos de mantenimiento para un brazo largo?
R: El mantenimiento es crítico debido a la alta tensión en la estructura extendida.
Lubricación: es vital engrasar los alfileres y las bujes. Se recomienda inyectar grasa al menos dos veces al día.los pines deben limpiarse antes de engrasar para evitar el desgaste abrasivo.
Inspección: Es necesario revisar regularmente las grietas en las soldaduras, especialmente cerca de la raíz y del dedo de la soldadura.
P2: ¿Cuál es el tiempo de entrega típico para la fabricación de un brazo largo?
R: Dependiendo de la complejidad (2 etapas vs 3 etapas) y el tonelaje específico, el proceso de fabricación generalmente dura entre 15 y 30 días.adquisición de materiales, soldadura, mecanizado y pintura.
